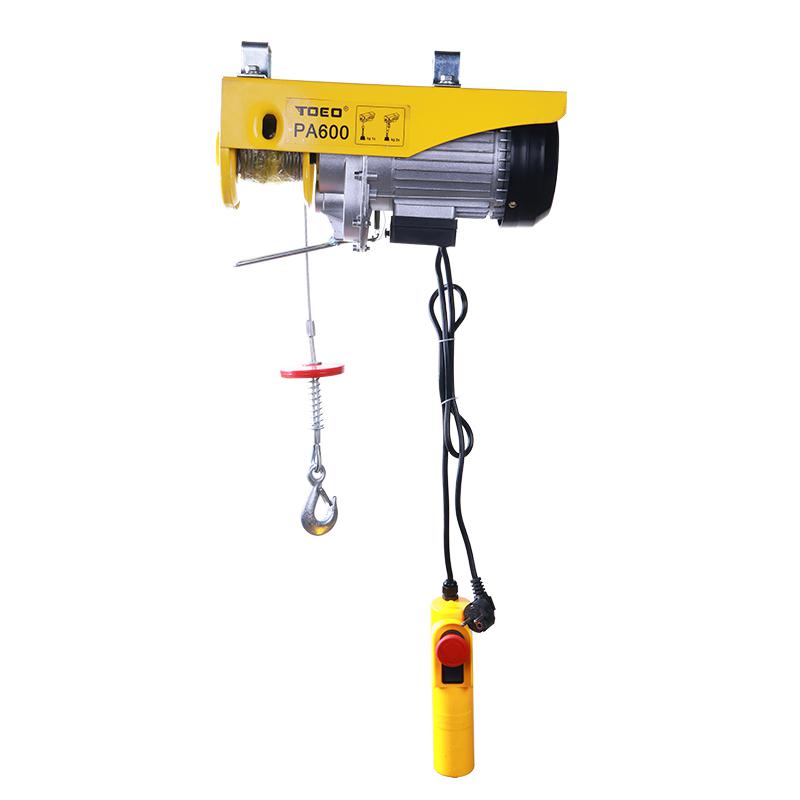

单速双速型钢丝绳电动葫芦

产品介绍：

额定载重：0.5T-20T

起升高度：6米/9米/12米/18米/24米/30米

机械行业标准 JB/T 5317—2016

产品特点：

单速/双速型电动葫芦具有结构紧凑、自重轻、体积小、操作方便等特点。采用一体锻造工艺，锰钢材质，硬度大承重力强；

外壳是全身烤漆工艺，防生锈抗腐蚀，加厚卷边工艺美观顺滑；

锰钢防脱吊钩，360可旋转，更灵活。高温锻造，坚固耐用；

齿轮箱体由高强度铝合金压铸一体成型，轻巧，坚固，强度高，耐腐蚀性能好。

产品用途：

单速/双速电动葫芦既可以单独安装在架空工字梁上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用。在精细作业场合，当单速型电动葫芦的起升速度不能满足要求时，应当选用双速型双起升速度电动葫芦。广泛适用于码头装配货物、建筑工地、车间生产安装、物流发货等场景。

注意事项：

1.电动葫芦初次接电使用，需要接三根火线，如果电动葫芦没有反应或不启动也属于正常现象，因为电动葫芦有相序保护，相序不对是不启动的，需要把三根火线中任意两根位置对调重新接；

2.链条可以一个月加油一次，齿轮箱加齿轮油，链条加防锈润滑油；

3.链条尾巴是不能安装在任何地方的，只需自然垂落在链条袋里就好(如不然会卡限位甚至把齿轮箱卡坏)；

4.在起重机械工作时，不得对起重葫芦进行检查和检修。不得在有载荷的情况下调整起升设备的制动器。

维修保养：

1.新安装或经拆检后安装的电动葫芦，应先进行空车试运转数次。未安装完毕前，切记通电试转；

2.正常使用前应进行以额定负荷125%，起升离地面约100毫米，10分钟的静负荷试验，检查是否正常；

3.动负荷试验是以额定负荷重量，作多次升降与左右移动试验，试验后检查其机械传动部分，电器部分和连接部分是否正常可靠。

技术参数：

型号Type			单速CD1、双速MD1
起重量(t)			0.5				1						2						3						5						8						10						12.5					16					20
起升高度(m)			6	9	12	18	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	6	9	12	18	24	6	9	12	18	24
起升速度(m/min)			8、0.8/8				8、0.8/8						8、0.8/8						8、0.8/8						8、0.8/8						5、0.5/5						7、0.7/7						5、0.5/5					3.5、0.35/3.5					3.5、0.35/3.5
运行速度(m/min)			20				20						20						20						20						20						20						20					20					20
钢丝绳		公称直径	5.1				7.1						11						13						14						13						14						16					18					18
		结构形式	6*19+NF				6*37+NF						6*37+NF						6*37+NF						6*37+NF						6*37+NF						6*37+NF						6*37+NF					6*29F+FC					6*29F+FC
		强度等级	1770				1670						1670						1670						1770						1670						1770						1770					1870					1870
工字梁轨道型号(mm)			16~28b				16~28b						20a~45c						20a~45c						28a~63c						28a~63c						28a~63c						36a~63c					36a~63c					36a~63c
环形轨道zui小半径（m）			1.5				1.5		2		3	4	2		2.5		3	4	2		2.5		3	4	2.5		3		4	6	2.5	3	4	5.5	7	8.5	2.5	3.5	4	6	7.5	9						3.5	4	6	7.5	9	3.5	4	6	7.5	9
起升电动机		型号Type	ZD21-4				ZD22-4						ZD31-4						ZD14-4						ZD41-4						ZD21-4						ZD51-6						ZD51-6					ZD51-6F					ZD51-6
			ZDS0.2/0.8				ZDS0.2/1.5						ZDS0.2/1.5						ZDS0.5/4.5F						ZDS0.8/7.5						ZDS0.8/7.5						ZDS1.5/13						ZDS1.5/13					ZDS1.2/11					ZDS1.5/13
		容量(Kw)	0.8、0.2/0.8				1.5、0.2/1.5						3.0、0.4/3.0						4.5、0.5/4.5						7.5、0.8/7.5						7.5、0.8/7.5						13、1.5/13						13、1.5/13					11、1.2/11					13、1.5/13
		转速(r/min)	1380				1380						1380						1380						1380						1380						930						930					930					930
		相数	3				3						3						3						3						3						3						3					3					3
		电压(V)	380				380						380						380						380						380						380						380					380					380
		电流(A)	2.4、0.72/2.4				4.3、0.72/4.3						7.6、1.25/7.6						11、1.4/11						18、2.4/18						18、2.4/18						33、5.2/33						33、5.2/33					28、4.5/28					33、5.2/33
		频率(Hz)	50				50						50						50						50						50						50						50					50					50
运行电动机		型号Type	ZDY11-4				ZDY11-4						ZDY11-4						ZDY11-4						ZDM2-4F						ZDM12-4F						ZDM12-4F						ZDY21-4					ZDY21-4F					ZDY21-4(大法兰)
		容量(Kw)	0.2				0.2						0.2						0.2						0.5						0.5*2						2*0.5						0.8*2					2*0.8					2*0.8
		转速(r/min)	1380				1380						1380						1380						1380						1380						1380						1380					1380					1380
		相数	3				3						3						3						3						3						3						3					3					3
		电压(V)	380				380						380						380						380						380						380						380					380					380
		电流(A)	0.72				0.72						0.72						0.72						1.4						1.4*2						1.4*2						2.4*2					2.4*2					2.4*2
		频率	50				50						50						50						50						50						50						50					50					50
接合次数(n/hr)			120				120						120						120						120						120						120						120					120					120
工作级别			M3				M3						M3						M3						M3						M3						M3						M3					M3					M3
	H	毫米 (mm)	~865		~955		~880			~970			~1035			~1140			~1165			~1270			~1305			~1465			~1350						~1450						~1590					~1990					~2000
基本尺寸 ± 2%	l		628	714	772	916	772	867	965	1161	1357	1553	818	918	1018	1218	1418	1618	963	1066	1164	1375	1581	1781	1082	1209	1298	1489	1699	1909	1342	1520	1700	2060	2418	2777	1513	1694	1875	2237	2594	2956	1658	1854	2050	2442	2834	1814	1854	2050	2442	2934	1814	1854	2050	2442	2934
			625	711	769	913	769	864	962	1157	1354	1550							965	1068	1166	1377	1583	1798	1079	1206	1295	1486	1696	1906	1392	1517	1697	2057	2415	1774	1904	2085	2266	2628	2985	3347	2049	2245	2441	2833	3225	2147	2328	2690	3052	3411	2147	2328	2690	3052	3411
	M		318	390	462	601	404	499	597	793	989	1185	412	512	312	812	1012	1212	457	561	658	869	1075	1281	488	615	704	895	1105	1315	748	926	1106	1466	1824	2187	847	1028	1209	1571	1928	2290	992	1188	1384	1776	2167	1148	1329	1691	2053	2415	1148	1329	1691	2053	2415
	N		190				196						240						264						320						320						376						376					376					376
	Φ		14.5				19						23						25						31						31						38						37					38					38
	E		~795				~805						~960						~1080						~1210						~1093						~1200						~1293					~1635					~1690
