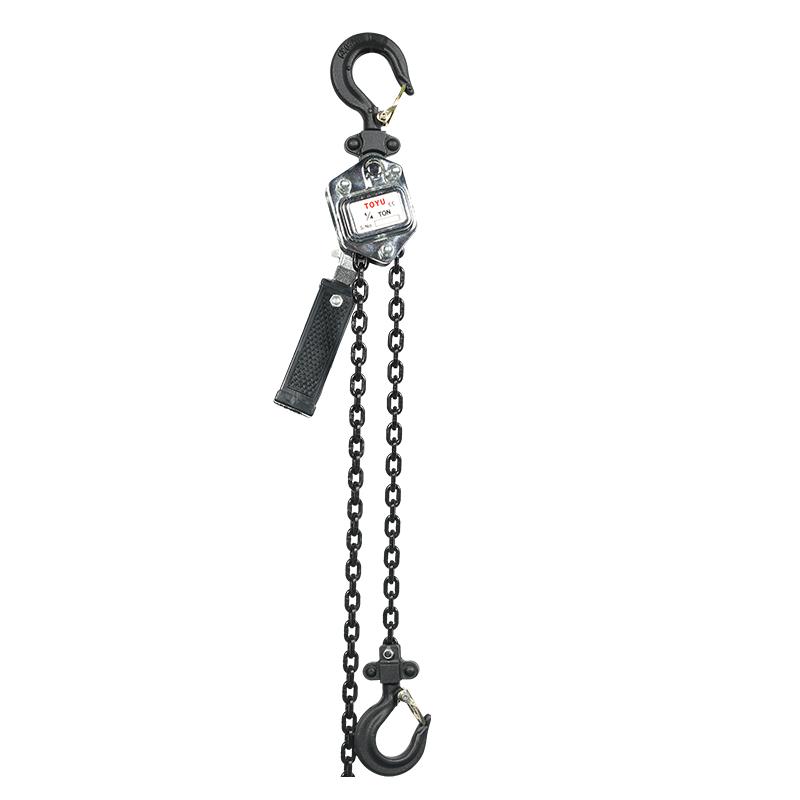

HSH-X型手扳葫芦

产品介绍:

额定载重:0.25T-9T

起升高度:1.5米

吊钩材质:锰钢吊钩

链条材质:G80锰钢链条

外壳材质:合金钢罩壳

机械行业标准:JB/T 7335—2016

产品特点:

外形美观,吊钩开口大,钩腔尺寸大,手柄结构强壮,下吊钩加装滚动轴承。X型手扳葫芦通过离合弹簧实现上下自由拉动。
我们公司新产品——X系列手扳葫芦,较普通产品具有以下特点:

1.空载时利用离合弹簧使链条可自由拉动,精密铸钢手轮带三角形限位凸点,作业时避免葫芦链条下降到底部时,避免重物自由滑落的安quan隐患;

2.左右墙板配置整体轴承,起重链轮为整体轴承形式配合,运转灵活,手拉力畅快轻盈;

3.内部齿轮传动件均采用20CrMnTi合金钢和严格的渗碳热处理工艺,相对比传统工艺增加了齿轮的抗耐磨性;

4.冲压式导链板,使链条导向顺畅,防护效果佳;

5.采用高强度G80辰力专 利链条。

产品用途:

环链手扳葫芦广泛地应用于造船、电力、运输、建筑、矿山、邮电等行业的设备安装,物品起吊、机件牵拉等。

注意事项:

1.严禁超载使用,严禁擅自加长手柄使用,严禁用人力以外的其他动力操作;

2.在起吊起重物时,严禁人员在重物下做任何工作或行走,禁止发生人身事故;

3.使用前必须确认机件完好无损,传动部件及起重链条润滑良好,空转情况正常;

4.使用前应检查上下吊钩是否挂牢。应使载荷在吊钩的钩腔中间。起重链条不得有错扭曲弯曲的链环。

维修保养:

1.使用完毕后应将葫芦清理干净,并涂上防锈油脂,存放在干燥的地方;

2.维护和检修应由懂机器的人员进行,禁止不懂本机性能原理者随意拆装;

3.齿轮安装按图纸操作。

技术参数:

额定载荷Capacity(t) 0.25 0.5 0.75 1.5 3 6 9
标准提升高度STANDARD LIFT(m) 1.5 1.5 1.5 1.5 1.5 1.5 1.5
试验载荷Running test load(KN) 3.1 6.3 11 22.5 45 90 135
两钩间距离Min distance between 2 hooks(mm) 237 283 320 380 480 600 740
额定载荷的手扳力Effort required to lift rated load (ND) 160 200 180 380 450 500 550
起重链行数Strands of load chain 1 1 1 1 1 2 3
起重链直径Strands of load chain(mm) 4*12 5*15 6*18 8*24 10*30 10*30 10*30
主要尺寸Dimensions(mm) A 119 130 148 172 200 200 200
B 79 83 90 98 115 115 115
C 90.5 112 136 160 180 235 335
D 31 36 40 52 60 68 85
K 24 25.5 28 38 42 50 57
L 168 178 250 300 375 375 375
净重 Net Weight(Kg) 2.7 3.8 7.4 11.6 20 29.4 45
起升高度每增1m增加重量(Kg)
Extra weight per metre of extra lift
0.41 0.52 0.8 1.1 2.2 4.4 6.6
包装尺寸 Package size(cm) 21*13*10 23*14*14 37*16*15 48*17*15.5 52*20*18 54*20*20 60*38*28
