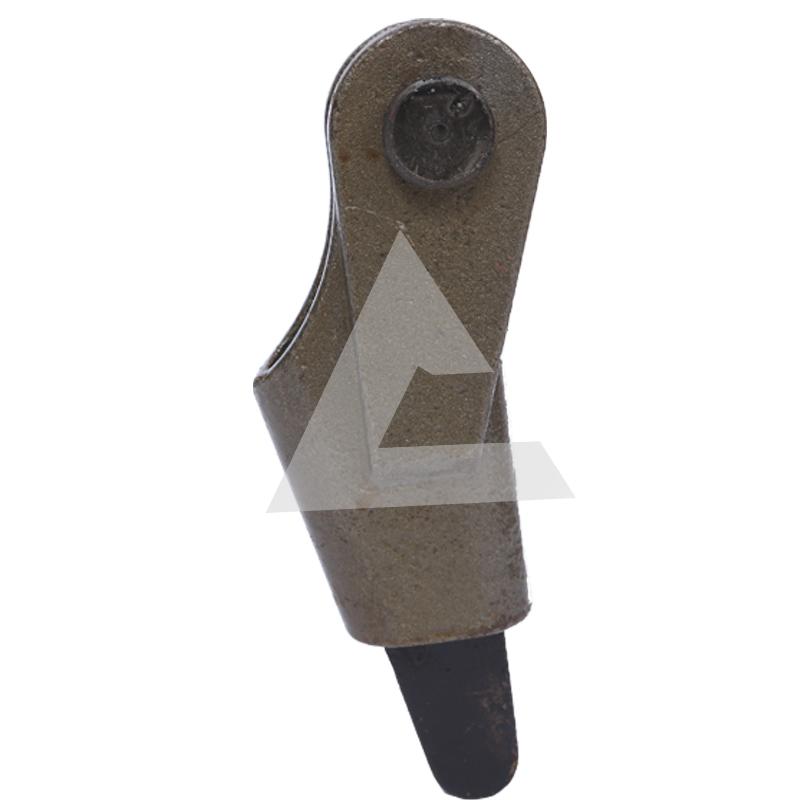

钢丝绳楔形接头

产品介绍:

★用途:适用于各类起重机上、用钢丝绳绳端固定、紧固或者连接的部件。

★具有结构简单、使用方便等特点。

★采用合金钢锻造而成,强度高,韧性好。

★表面经过高热处理,防腐耐磨性好。

★产品普遍应用于工业、运输、建筑、港口码头等领域。

★禁止超负荷使用。

技术参数:

钢丝绳楔形接头

WEDGE SOCKET

SIZE (mm) WEGHT (KN) B.L.L (KN) B (mm) D (H10) (mm) A(mm) R (imm) PIN WEIGHT (kg)
6 10 43 29 16 90 16 2×20 0.56
8 10 51 31 18 100 25 2×20 0.77
10 15 71 38 20 120 25 2×25 1.01
12 20 100 44 25 155 30 2×25 1.77
14 25 118.5 51 30 185 35 2×25 3.02
16 30 161.3 60 34 195 42 3×30 4.6
18 35 184 64 36 195 44 3×30 5.35
20 50 249.6 72 38 220 50 3×30 7.9
22 55 285.3 76 40 240 52 4×50 10.8
24 65 327 83 50 260 60 4×50 18.9
26 75 373.6 92 55 280 65 4×50 17.2
28 95 487.6 97 55 305 70 4×50 19.5
32 120 600 110 65 360 77 5×60 32.9
36 155 780 122 70 390 85 5×60 43
40 200 984 145 75 470 90 5×60 55
